天津滨海航母主题公园

主页 > 优秀案例

近年来，随着经济发展和人民日益增长的物质文化需求，我国的主题公园处于蓬勃发展时期，全国各地不断地出现个性鲜明的主题公园在投产兴建、开业接纳旅游者，目前仅珠三角地区的主题公园就多达40余个。类似于主题公园这种大型公共娱乐场所，环境复杂，存在的安全的隐患多，对人员、设施安全的掌控性要求非常高，一个全面、完整的监控系统进行监督和管理是不可或缺的。传统的有线视频监控系统会出现施工进度慢、耗费的人力物力多等问题。而无线监控系统无论是从时间、物资成本，还是传输效果来看，都具备了优势。

► 项目简介

天津滨海航母主题公园位于天津市滨海新区汉沽八卦滩，地处滨海旅游区核心区域，为国家AAAA级旅游景区。特别的“基辅号”航母资源，大面积的陆、海两域规划，高科技含量的军事、海洋主题，富有体验性、参与性、娱乐性、刺激性体验项目，特大型的国防教育基地，使其成为京津地区的“明星”景区，该项目是京津地区竞争力综合指数最高的景区之一。

作为天津最具有国际水准的旅游产品，天津滨海航母主题公园整个占地面积达22万平方米，园内的游乐设施丰富多样，同时也带来了很多安全隐患，园区管理员要随时掌握人员、设施的安全情况，或及时处理突发事件，建设一个全面、完整的无线监控系统不可或缺。

► 项目需求

●主题公园目前处于营业状态，要求无线监控系统的搭建快速高效，建设周期短，能尽快投入使用；
●园区较大，某些户外监控点因为位置偏僻而供电不便，户外网桥都采用PoE网线供电的方式，一来解决供电问题，二来减少布线工程量，缩短施工时间；

●节假日游客量暴增，为保证游客人身安全及设施安全，全天候高清监控摄像是重要的安保环节，因而要求监控画面必须高清、稳定、延时低，给园区的安全监管提供有效的影像参考；
●园区内所有的监控数据是高度保密文件，无线监控系统需具备完整的安全保障机制，防止黑客入侵、信息窃听等，保证园区内信息数据安全；
●无线监控系统的管理要简单高效，所有的网桥设备支持统一管理及远程控制，方便工作人员异地管理。

► 方案设计

参考天津滨海航母主题公园的区域分布图和建筑图纸，为了加强对园区内的安全监控管理，设计在园区的入口、户外航空模型展区、室内展馆、园区内重点道路路口等区域增设网络监控摄像头，全部监控摄像接入总机房，实行综合管理。并在监控中心安装嵌入式数字硬盘录像机，对所有画面进行显示及录像回放。

前端监控摄像设计

●主题公园户外部分的摄像头选用防水彩色红外枪式摄像机或红外半球摄像机，其清晰度540线，红外照射距离10-30米，带滤光片切换，内置6-12mm镜头。
●而室内摄像头选用防水彩色红外枪式摄像头，清晰度540线，红外照射距离5-10米，带滤光片切换，内置2.8-8mm镜头。

无线监控系统传输设计

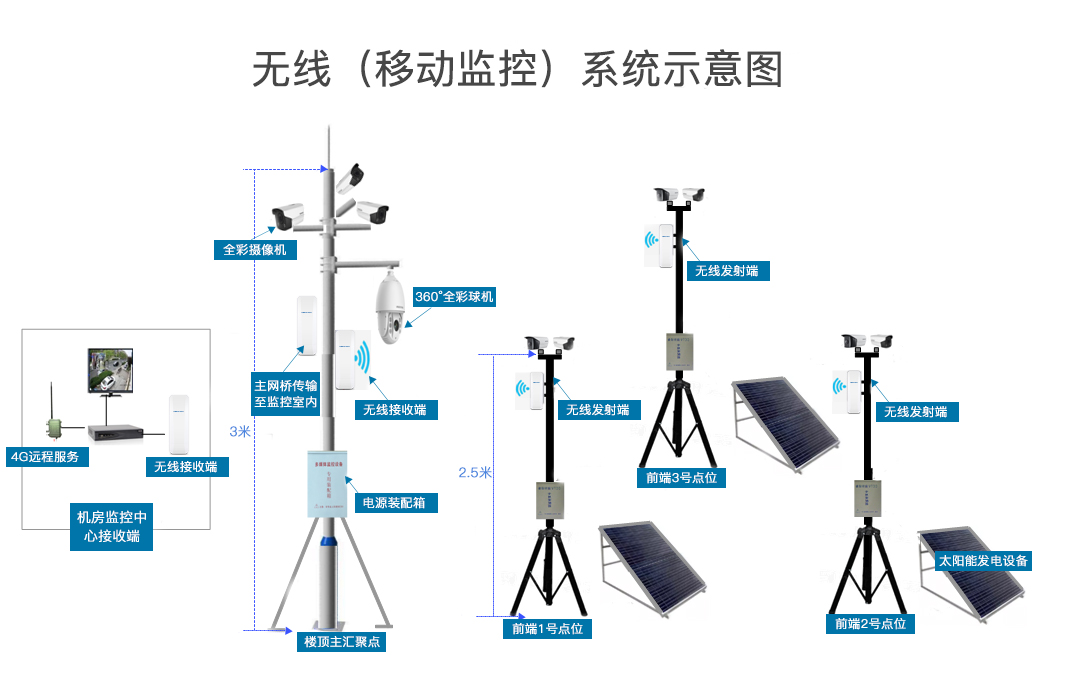

数字信号传输视频监控系统组成：千兆数码网桥、PoE供电交换机、汇聚交换机。项目采用的传输方式是一对多，即发射端要对应多个接收端，发射端通常连着交换机或者录像机。做一对多的系统设计时必须注意两个发射端之间的角度不能过大，而且发射端与接收端的传输距离不能太远，有时候因为环境限制隔得远，但最低限度也要保证传输链路在同一条线上，否则会影响传输画质的稳定性。

不同的监控点采集图像，经视频编码压缩，然后通过千兆数码网桥信道调制、发送，主网桥接收从网桥传输的数据之后，将数据集中传送到机房的监控中心。

本项目的千兆数码网桥采用抱杆方式进行安装，使用PoE远程网线供电，避免重复多次进行布线工程，增加工序，浪费时间和成本。主从网桥之间使用数码配对技术，不用电脑设置，按数码键进行快速配对，也一定程度上缩短了工期。

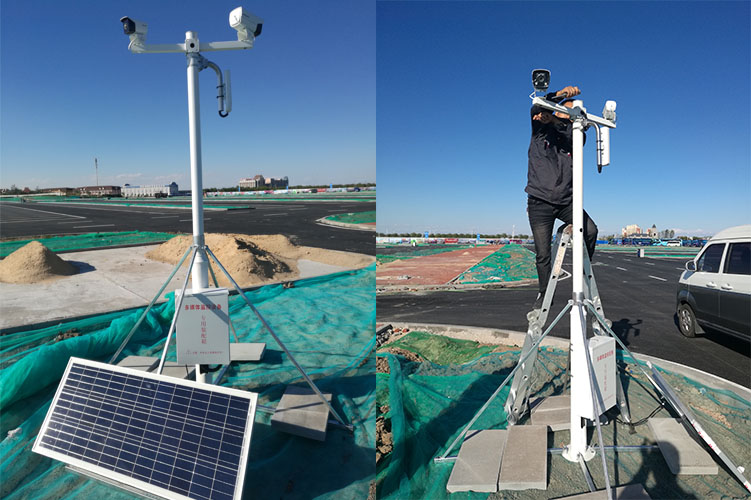

千兆数码网桥现场安装效果图▲

千兆网桥选择5G频段工作，同频信号干扰较小，全千兆网口，无线处理速度最高可达900Mbps，传输距离在4公里以内，可以保证监控数据稳定传输，监控画面清晰、低延时。

► 监控效果

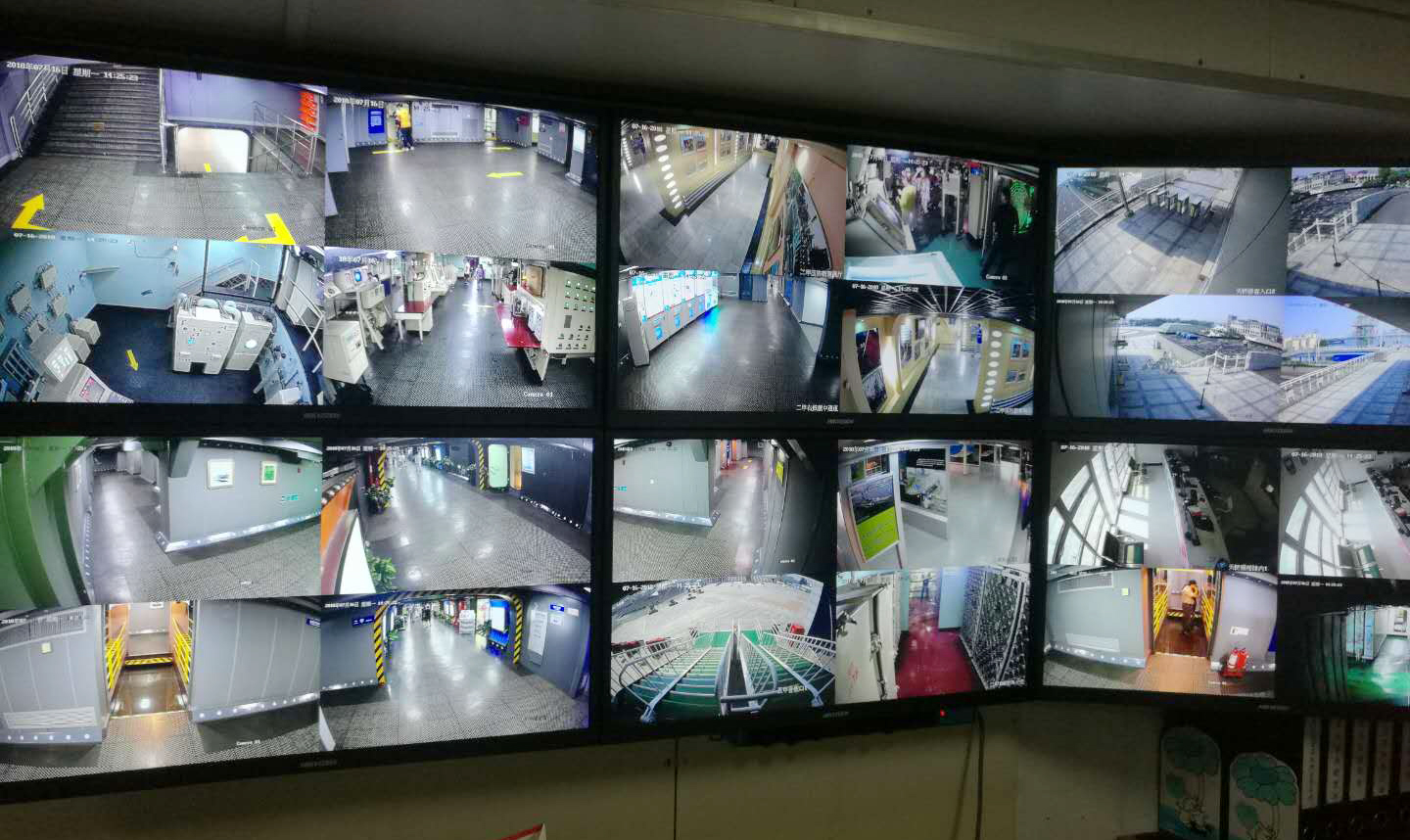

●整个监控中心荧幕的画面清晰可见，园区室内、户外的情况从监控录像上看一目了然，达到园区管理者对高清无线监控画质的要求。

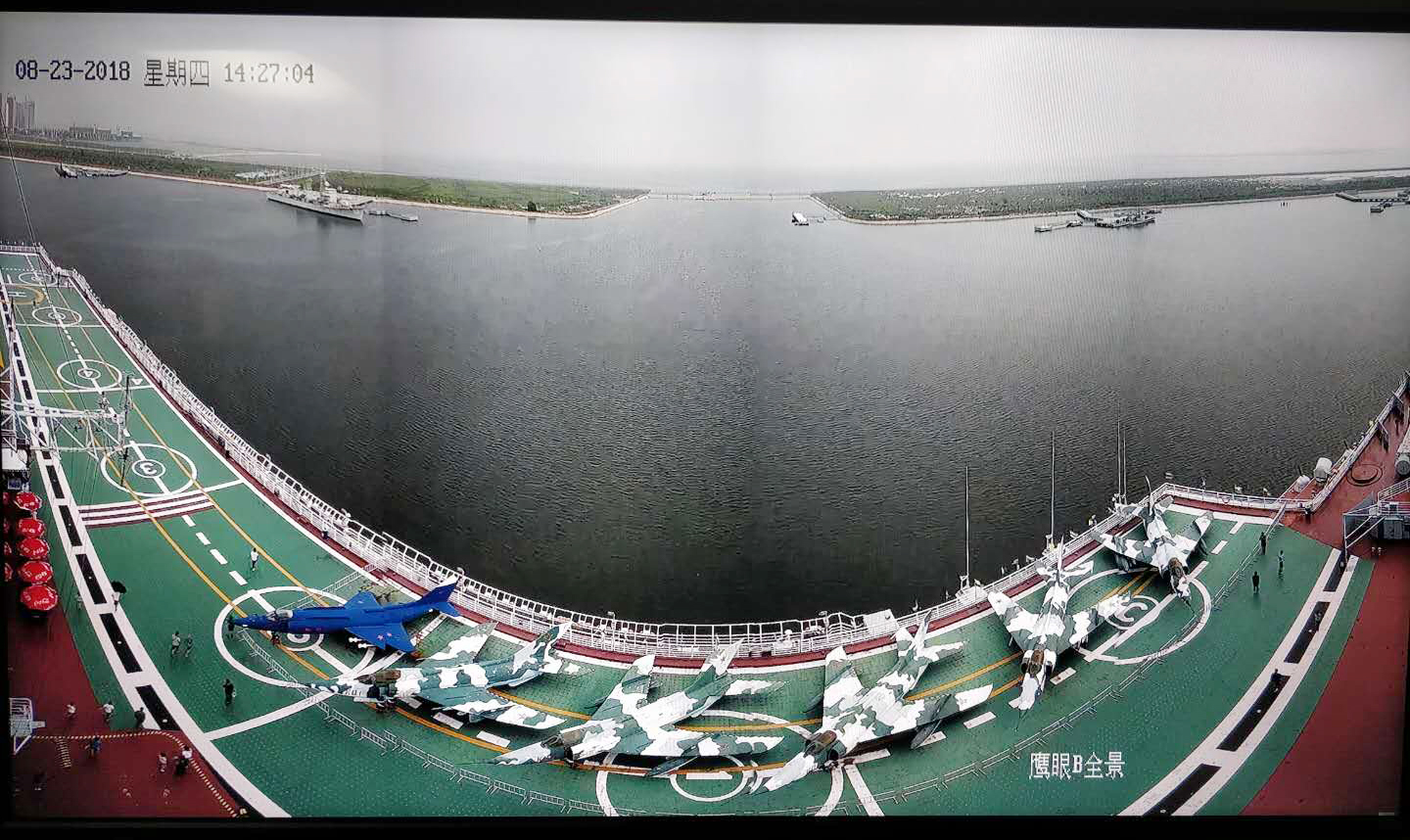

千兆数码网桥传输的监控画面▲

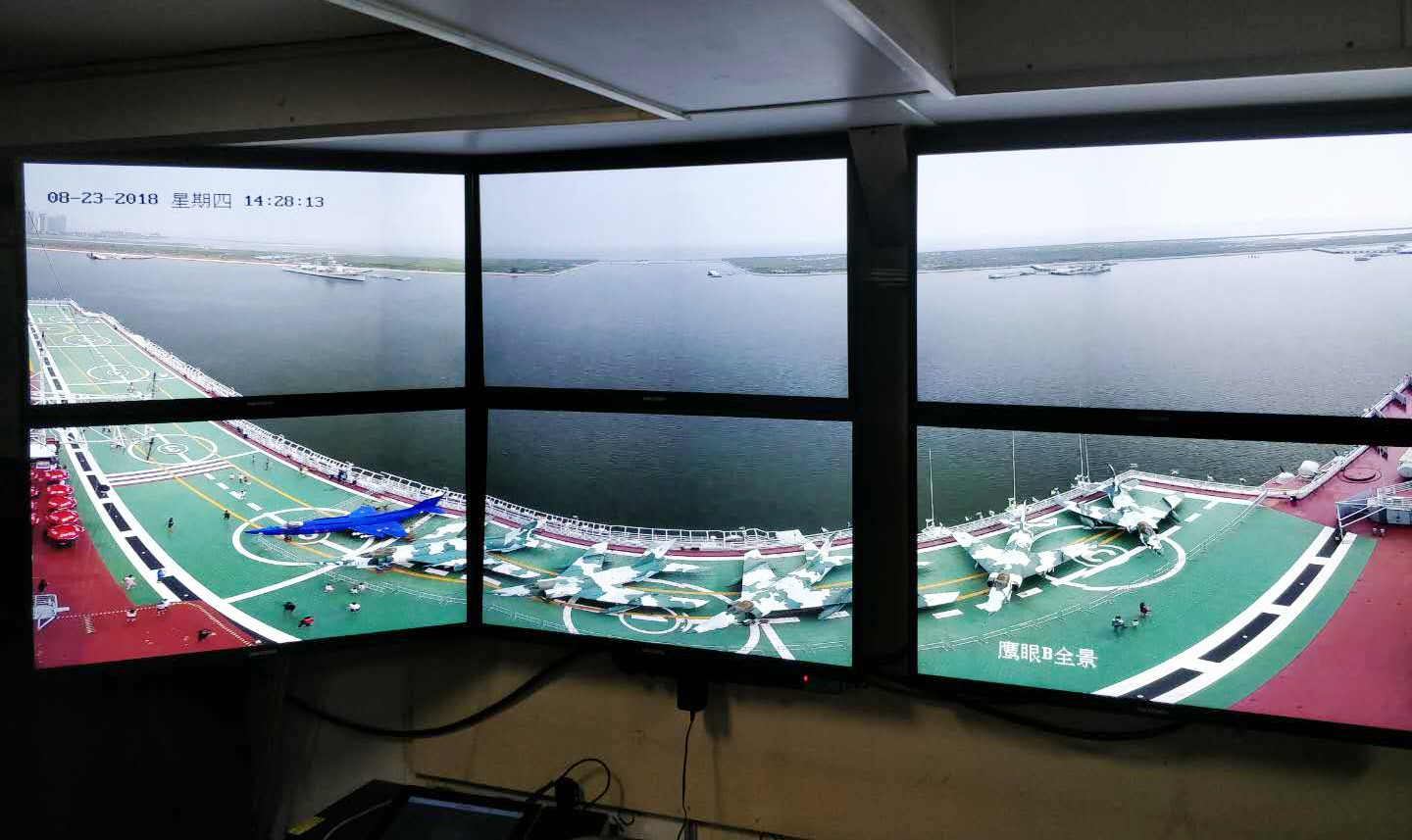

全景高清画质▲

●园区内所有的数码网桥支持云端远程管理，将所有网桥设备绑定云端，管理员就可实现统一管理、异地远程实时监管，弥补本地管理空间限制的缺点。

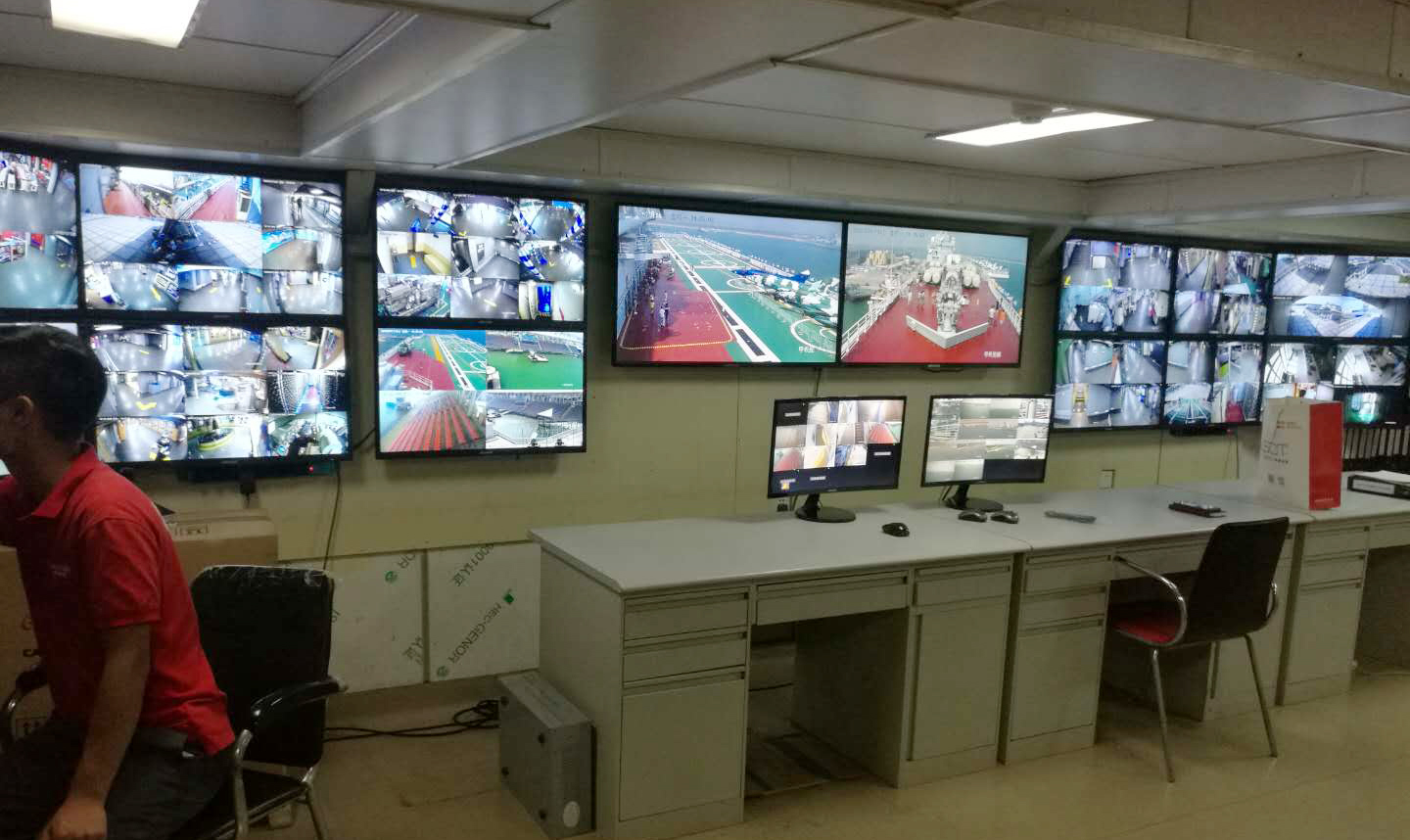

监控中心▲

●无线监控的安全方面，千兆数码网桥采用WPA-PSK&WPA2-PSK加密策略，无线终端搜索不到桥接信号，且VAP信号支持SSID掩藏，可以有效防止非法用户接入网络，入侵监控系统。另外，考虑到园区未来扩容需求，余量设计保证日后监控点可弹性增减，只需增减无线桥接器即可。千兆数码网桥易安装、拆卸的特点带来了很大的便利性。
