一般的水库池塘面积较大，在每个角落安装网络摄像头进行实时监控是必不可少的。但问题是，怎样设计水库鱼塘的监控方案才合理且性价比最高，这是工程商需要综合考虑的。全天候高清守护，远程实时监控，腾狐的水库鱼塘智能监控方案可以做到。一起来看案例。

► 项目需求

●汛期的水库鱼塘安全防卫工作，时刻注意水库鱼塘的水位，如果水位到了警戒线，有了险情，马上处置；
●水库鱼塘水面情况的实时远端监控：水面上是否有漂浮物（如白色垃圾）、漂流物（如泄漏的原油）；
●水库鱼塘水岸情况的实时远端监控：岸上的物体是否进入危险区（如闸门口、大堤上），是否有可疑的情况，防止鱼塘偷猎、偷钓情况；
●能够随时检测水库鱼塘中水的水质，并将信息传到远端，发现水质超标，马上报警；
●远端控制中心与水库鱼塘现场的语音通讯，遇到情况时能够做到远距离的指挥工作。

► 方案设计

鱼塘水库一般相隔距离较远，不宜布线，同时两岸之间相对空旷、没有任何遮挡物，同时周边网络设备较少，没有信号干扰，适合无线信号的传输。腾狐设计的整套监控系统主要由三个部分组成：前端部分、传输部分、中心部分。

前端部分
前端主要由摄像机、防护罩、视频编码器、以及整个前端的避雷、安装支架和基础设施组成。
●摄像机的选取：一般采用高清晰度、低照度的彩色摄像机或高速球；监控范围大的地方，采用高倍数长焦距镜头；防护罩可选择带雨恒温装置的，大小容得下摄像机和长焦距镜头。

●避雷：避雷主要是由视频防雷、电源防雷、天馈防雷组成。视频防雷器是浪涌保护器中较为常用的一种，是内部防雷的重要体现，也属于弱电系统的范畴，主要是为了避免视频监控系统遭受沿线路感应过来的雷电流而加装的防雷产品；天馈防雷器又称天馈信号防雷器，主要是针对馈线所采取的防雷保护；电源防雷是防止雷电和其他内部过电压侵入设备造成损坏。在实际选择上，避雷产品的频率范围，插入损耗，最大放电电流等参数是首要考虑的因素。

传输部分

数字信号传输视频监控系统组成：数码网桥、PoE供电交换机、汇聚交换机。水库鱼塘无线监控系统示意图如下：

从不同的监控点采集图像，经视频编码压缩，然后通过数码网桥信道调制、发送，水库监控室楼顶微波接收系统则相反，天线接收信号，微波解扩。项目用的传输方式是一拖二（两个发射端公用一个接收端），这样既方便安装，又能节约成本。

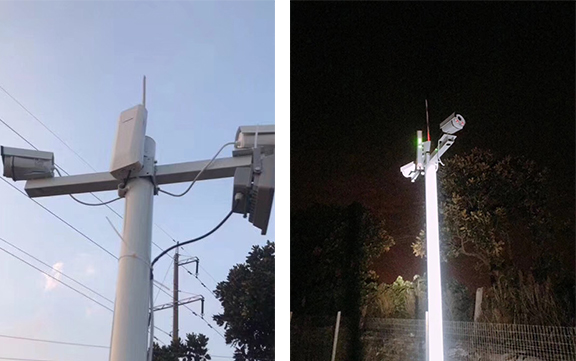

900M大带宽数码网桥

数据传输采用的是腾狐900M大带宽数码网桥，传输距离在4公里以内。所有数码网桥通过PoE交换机供电，解决水库供电难的问题。所有的交换机都是千兆端口，这样整套数据传输系统都是千兆配置，保证信号传输低延时，不卡顿，不丢包以及视频监控的稳定性。后期也能轻松拓展监控点。

中心部分

监控指挥中心是整个系统的控制、图像显示、图像录像中心，监控中心能向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。

中心设备（水库鱼塘监控中心视频监控管理系统）由视频解码器解压缩，最后还原模拟的视频信号，也可微波解扩后通过电脑安装相应的解码软件，用电脑（PC式硬盘录像机）软解压视频，而且电脑还支持录像、回放、管理、云镜控制、报警控制等功能。中心设备由视频解码器、监视墙、PC监控主机、主监视器、主/分控键盘等组成。
